Mi az a központ nélküli köszörűgép?

A központ nélküli csiszológép egy olyan hengeres csiszolóberendezés, amely eltávolítja az anyagot a munkadarabból anélkül, hogy az alkatrészt a középpontok vagy a tokmányok közé kellene rögzíteni. Ehelyett a munkadarabot egy munkatámasz penge tartja, és egy vezérlőkerék szabályozza, míg a csiszolókorong végzi a vágási műveletet. Ez a kialakítás lehetővé teszi a hengeres alkatrészek folyamatos, nagy áteresztőképességű megmunkálását kivételes lekerekítéssel és felületi minőséggel – így ez a modern precíziós gyártás sarokköve.

A hagyományos középső köszörüléssel ellentétben a középpont nélküli köszörülés kiválóan alkalmas a hosszú, karcsú vagy vékony falú alkatrészek megmunkálására, amelyek egyébként a szorítónyomás hatására meghajolnának vagy elhajolnának. Az olyan alkatrészeket, mint a motorszelepek, hidraulikus rudak, csapágypályák, csapok és tengelyek, rutinszerűen gyártják középpont nélküli köszörűkön az autóiparban, a repülőgépiparban és az ipari ágazatokban.

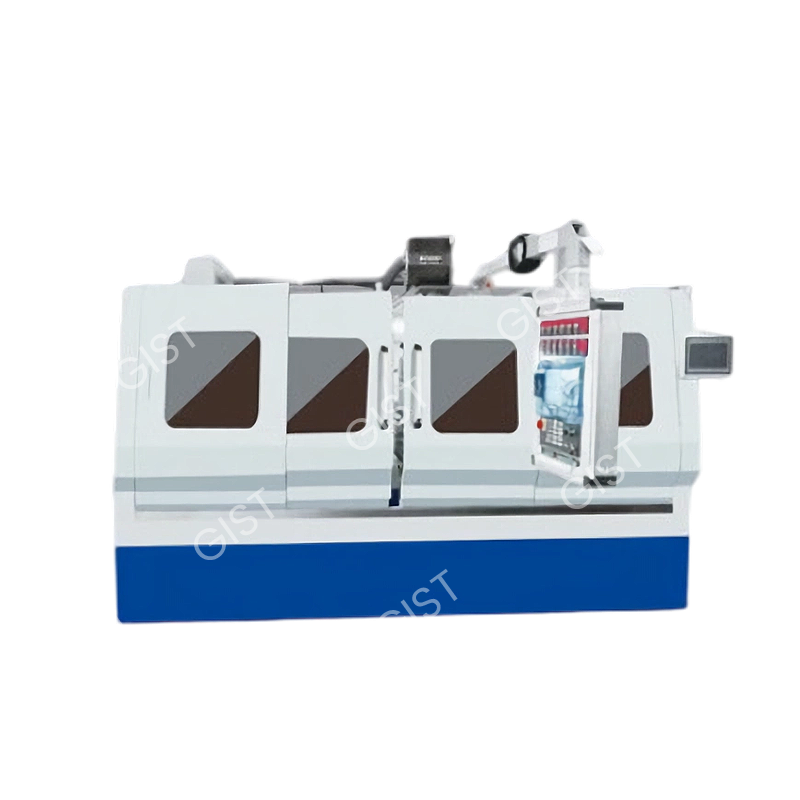

Vezetőként Kína központ nélküli csiszológép szállítója , Jiangsu Gist Technology Co., Ltd. mérnökei nagy pontosságú, intelligens automatizálási köszörülési megoldások, amelyek a világ legigényesebb gyártási környezetéhez igazodnak.

Hogyan működik a központ nélküli köszörűgép?

A középpont nélküli köszörűgép alapvető működési elve három kulcsfontosságú komponensen alapul, amelyek precíz koordinációban működnek: a köszörűkorong , a szabályozó kerék , és a munkapihenő penge . A munkadarabot a csiszolókorong és a szabályozókorong közé kell helyezni, a pengére támaszkodva, kissé mindkét kerék középvonala feletti magasságban. Ez a geometriai eltolás kritikus fontosságú – önközpontosító hatást hoz létre, amely megőrzi a kerekséget a köszörülési folyamat során.

A csiszolókorong nagy sebességgel forog (általában 1800-3600 ford./perc), és elvégzi a tényleges anyageltávolítást. Az enyhe szögben (általában 1°–6°) beállított szabályozókerék lassabban forog, és szabályozza a munkadarab forgási sebességét és axiális előtolását is. Ez a szög közvetlenül meghatározza, hogy az alkatrész milyen gyorsan halad át a gépen áthúzó üzemmódban.

Három elsődleges köszörülési módszer

Átmenő őrlés: A munkadarab egy folyamatos menetben teljesen áthalad a gépen. Ideális állandó átmérőjű, sima hengeres részekhez, mint például rudak és rudak.
Takarmányon belüli őrlés: A munkadarabot sugárirányban betápláljuk a köszörűkorongba, és axiálisan álló helyzetben tartják. Összetett profilokhoz, kúposokhoz és változó átmérőjű alkatrészekhez használható.
Előtolás végi köszörülés: A munkadarab az egyik végétől egy rögzített ütközőig van betáplálva. Alkalmas kúpos vagy lépcsős munkadarabokhoz, amelyek egy adott ponton szigorú méretszabályozást igényelnek.

A fenti diagram a hárompontos támasztórendszert szemlélteti: a köszörűkorong nagy sebességgel távolítja el az anyagot, míg a szabályozókorong szabályozza az előtolást és a forgást. A munkatámasz penge az alkatrészt a középpont fölé helyezi a geometriai kerekség megőrzése érdekében. Ez a súrlódásmentes, önközpontosító beállítás lehetővé teszi a középpont nélküli köszörülést, hogy akár ±0,002 mm-es tűréseket is elérjen a nagy gyártási sorozatok során.

Kulcsfontosságú alkatrészek és technikai szerepük

A központ nélküli köszörűgép anatómiájának megértése elengedhetetlen a megfelelő konfiguráció kiválasztásához és az optimális teljesítmény fenntartásához. Mindegyik alkatrész kritikus szerepet játszik a kész munkadarab minőségében.

1. táblázat: A középpont nélküli köszörűgép főbb alkatrészei és műszaki jelentőségük a precíziós gyártásban.
Összetevő	Anyag / Specifikáció	Funkció	Minőségre gyakorolt hatás
Köszörülés Wheel	CBN, alumínium-oxid, SiC	Anyageltávolítás, felületkezelés	Felületi érdesség Ra, méretpontosság
Szabályozása Wheel	Gumikötésű csiszolóanyag	Előtolás szabályozása, munkadarab forgatása	Kerekség, takarmány állag

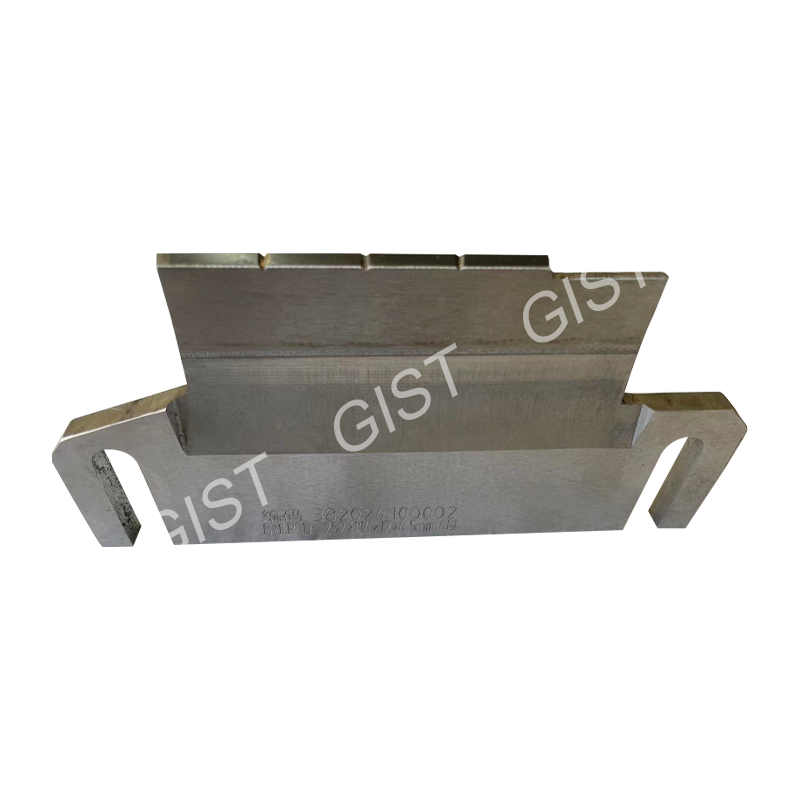

Work Rest Blade	Edzett acél/keményfém	Megtámasztja a munkadarabot a középvonal felett	Geometriai stabilitás, rezgéscsökkentés
Kerék Dressing Unit	Gyémánt tekercses/pontos komód	Megőrzi a kerék profilját és élességét	Állandó anyageltávolítási sebesség
CNC vezérlőrendszer	PLC / szervo-hajtású	Automatizálás, paraméterkezelés	Megismételhetőség, folyamatkövethetőség
Hűtőfolyadék rendszer	Nagynyomású árvíz / köd	Hőleadás, forgácseltávolítás	Hőstabilitás, kerék élettartam

Központ nélküli köszörülés vs. hagyományos hengeres köszörülés

A középpont nélküli köszörülés és a hagyományos középpontok közötti hengeres köszörülés közötti választás kompromisszumot jelent a beállítási idő, a merevség, az alkatrész geometria és a gyártási mennyiség tekintetében. Az alábbi táblázat összehasonlítja a két módszert hat kritikus teljesítménydimenzióban.

A radardiagram világos mintát mutat: a középpont nélküli köszörülés dominál az áteresztőképességben, a beállítási sebességben és az automatizálási potenciálban, és körülbelül 95, 85 és 90 pontot ér el a 100-ból. A hagyományos hengeres csiszolás megőrzi élét a profil összetettségében és az alkatrészek merevségében – ez elengedhetetlen a biztonságos rögzítést igénylő összetett kontúrú vagy aszimmetrikus munkadarabokhoz. Hengeres alkatrészek, például motorszelepszárak, hidraulikus hengerrudak vagy csapágygörgők nagy mennyiségben történő gyártásához a középpont nélküli köszörülés mérhetően kiváló hatékonyságot és konzisztenciát biztosít. A választás végső soron a tétel méretétől, az alkatrész geometriájától és a tűréskövetelményektől függ.

Iparágak és alkalmazások: ahol központ nélküli köszörűket telepítenek

A középpont nélküli csiszológépek az iparágak rendkívül széles skáláját szolgálják ki, amelyek mindegyike eltérő anyag-, tűrés- és felületi követelményekkel rendelkezik. A technológia különösen domináns azokban az ágazatokban, ahol a kerek alkatrészeket nagy mennyiségben, megismételhető pontossággal kell előállítani.

Az autóipar és a motoralkatrész-ágazat együttesen a globális középpont nélküli köszörűgép-használat körülbelül 60%-át teszi ki, a szelepek, dugattyúk, főtengelyek és sebességváltó-alkatrészek hatalmas gyártási volumenének köszönhetően. Az űrrepülési alkalmazások, bár arányuk kisebb, a legnagyobb tűréseket követelik meg – gyakran Ra 0,1 µm alatti felületi érdesség szükséges. Az orvostechnikai eszközök ágazata gyors növekedést tapasztal, különösen az ortopédiai implantátum-alkatrészek és a minimálisan invazív sebészeti eszközök terén, amelyek hibátlan hengeres pontosságot igényelnek.

A Jiangsu Gist Technology Co., Ltd. hosszú távú partneri kapcsolatokat épített ki motoralkatrész-gyártókkal, köztük a német MAHLE-vel és az Egyesült Államok EATON-nal, amelyek egyaránt híresek szigorú beszállítói minősítési szabványairól. Ezek a kapcsolatok tükrözik a vállalat azon képességét, hogy következetesen olyan középpont nélküli köszörülési megoldásokat kínáljon, amelyek megfelelnek a globális Tier-1 autóipari és ipari gyártók igényeinek.

Tipikus középpont nélküli köszörüléssel megmunkált munkadarabok

Motor szelepszárak: A megbízható tömítéshez szoros hengerességi tűrés szükséges (általában 2 µm-en belül), és Ra 0,2 µm alatti felületi minőség.
Csapágygörgők és görgők: Meg kell felelnie az ABEC-5 vagy magasabb fokozatoknak; A középpont nélküli köszörülés eléri a szükséges 0,5 µm alatti kerekséget.
Hidraulikus hengerrudak: Hosszú, karcsú alkatrészek, ahol a hagyományos rögzítés elhajlást okozna; Az előretolt középpont nélküli köszörülés az előnyben részesített módszer.
Az üzemanyag-befecskendező alkatrészek: A szűk, ±0,001 mm-es átmérőtűrések biztosítják a megfelelő szórásképeket és a motor hatékonyságát.
Orvosi csontcsavarok és implantátumok: A biológiailag kompatibilis anyagokat, mint a titán és a kobalt-króm sebészeti pontosságra köszörülik.

Elérhető tűrések és felületminőség

A jól konfigurált középpont nélküli köszörűgépek egyik meghatározó előnye, hogy rendkívül szűk mérettűréseket képes fenntartani nagy gyártási mennyiségeknél anélkül, hogy a rögzítőelem-alapú módszerekhez kapcsolódó progresszív hibafelhalmozódás jelentkezne. Az alábbi táblázat összefoglalja a modern CNC középpont nélküli csiszológépekkel elérhető precíziós mércéket.

2. táblázat: A CNC középpont nélküli csiszológépek precíziós referenciaértékei a legfontosabb minőségi paraméterek tekintetében.
Paraméter	Szabványos CNC központ nélküli	Nagy pontosságú modell	Tipikus alkalmazás
Átmérőtűrés	±0,005 mm	±0,001 mm	Motorszelepek, csapágypályák
Kerekség (körszerűség)	1-2 µm	0,3-0,5 µm	Precíziós csapágyak, üzemanyag-befecskendezők
Felületi érdesség (Ra)	0,2–0,4 µm	0,05–0,1 µm	Orvosi implantátumok, repülés
Hengeresség	3-5 µm / 100 mm	1-2 µm / 100 mm	Hidraulikus rudak, orsó tengelyek
Anyageltávolítási arány	Akár 6 mm³/mm·s	1–2 mm³/mm·s (kidolgozás)	Nagyolás vs. befejező köszörülés

CNC automatizálás és intelligens vezérlés a modern központ nélküli köszörülésben

A kézi beállítású középpont nélküli köszörűkről a teljesen automatizált CNC-rendszerekre való áttérés alapvetően átalakította a gyártásgazdaságot. Modern CNC központ nélküli csiszológépek Szervóhajtású tengelyeket, valós idejű folyamat közbeni méréseket és adaptív vezérlő algoritmusokat tartalmaznak, amelyek folyamatosan kompenzálják a kerékkopást, a hőeltolódást és az anyagkeménység változásait.

A Jiangsu Gist Technology Co., Ltd. integrálja a fejlett PLC és CNC vezérlőplatformokat köszörűrendszereivel, lehetővé téve az automatizált korongozási ciklusokat, az automatikus hézagkiegyenlítést és a folyamatparaméterek teljes nyomon követhetőségét. Az intelligens vezérlés ezen szintje támogatja a Tier-1 motorszelep-gyártók, például a Chongqing Sanai Hailing Industrial Co., Ltd. és a Jinan Ward Auto Parts Co., Ltd. által elfogadott nulla hibamentes gyártási célokat.

A vonaldiagram egyértelműen szemlélteti a kritikus gyártási valóságot: a kézi közép nélküli köszörűk progresszív méreteltolódást tapasztalnak, ahogy a korongkopás felgyülemlik, és az eltérés a futás kezdetekor mért körülbelül 2,5 µm-ről 5000 alkatrész után közel 10 µm-re nő – ez a 4-szeres leromlás, amely közvetlenül befolyásolja a selejt arányát. Az adaptív keréktárcsával rendelkező CNC-automatikus rendszerek az 1,8 µm alatti konzisztens eltéréseket a teljes gyártási folyamat során fenntartják. Az olyan motorszelepszárakat gyártó gyártók számára, amelyeknél a ±2 µm-es tűréssávok szabványosak, ez az összhang nem luxus, hanem minőségi előfeltétel. Az adatok alátámasztják, hogy miért a CNC automatizálás a standard a komoly volumenű gyártásban.

Automatizálási jellemzők a csúcskategóriás központ nélküli csiszolórendszerekben

Folyamat közbeni mérés: A lézeres vagy légmérő szondák folyamatosan mérik a munkadarab átmérőjét a köszörülés során, és az adatokat visszaadják a CNC-nek a valós idejű beállításhoz.
Automatikus keréktárcsázás: A gyémánthengeres komódok programozott ütemterv szerint vagy eltérési küszöbök által kiváltott kerékprofilokat állítanak vissza, kiküszöbölve a kézi beavatkozást.
Automatikus betöltő rendszerek: Vibrációs táladagolók, robotkarok vagy speciális rakodóportálok kis átmérőjű alkatrészek esetén percenként 60 alkatrészt meghaladó sebességgel adagolják a munkadarabokat.
Hőkompenzáció: A gépágyon és az orsókon lévő hőmérséklet-érzékelők kompenzációs értékeket adnak a vezérlőhöz, ellensúlyozva a hosszú futások során fellépő hőfelhalmozódás geometriai hatásait.

A megfelelő középpont nélküli köszörűgép kiválasztása: kulcsparaméterek

A középpont nélküli köszörűgép megadása számos, egymástól függő paraméter alapos értékelését igényli. A feladathoz alulméretezett gép kiválasztása rossz felületminőséget és rövid kerékélettartamot eredményez, míg a túlméretezett gép felesleges beruházási ráfordítást jelent. A következő paramétereket szisztematikusan kell értékelni.

Az oszlopdiagram a gépek kiválasztásának kritériumait relatív fontosságuk szerint rangsorolja az iparági szakemberek visszajelzései és az alkalmazástechnikai adatok alapján. A csiszolókorong sebessége a lista élén áll, mivel az orsó fordulatszáma közvetlenül meghatározza az anyagleválasztási sebességet és az elérhető felületi érdességeket – az alulteljesített orsó semmilyen más beállítással nem tud kompenzálni. A munkadarab átmérőtartománya és a gép merevsége szorosan követi egymást, mivel ezek határozzák meg a fizikai határokat annak, hogy a gép mit tud feldolgozni, és hogyan kezeli a forgácsolóerőket vibráció nélkül. A gép lábnyoma, bár fontos a létesítmény tervezése szempontjából, a legalacsonyabb, mivel ritkán befolyásolja a műszaki képességekkel kapcsolatos döntést.

Munkadarab átmérő és hossz kapacitás

A legtöbb középpont nélküli köszörűgépet meghatározott munkadarab-átmérő-tartományok köré tervezték. A gyakori kategóriák közé tartoznak a 0,3–50 mm átmérőjű kis furatú gépek, a 10–150 mm-es középkategóriás gépek, valamint az 50–300 mm-es tengelyekhez és tekercsekhez való nagy teherbírású modellek. A csiszolókorong szélessége meghatározza azt a maximális munkadarab hosszt is, amelyet előtolás közbeni köszörülés során egyetlen menetben el lehet készíteni – a tipikus korongszélesség 100 mm és 600 mm között van.

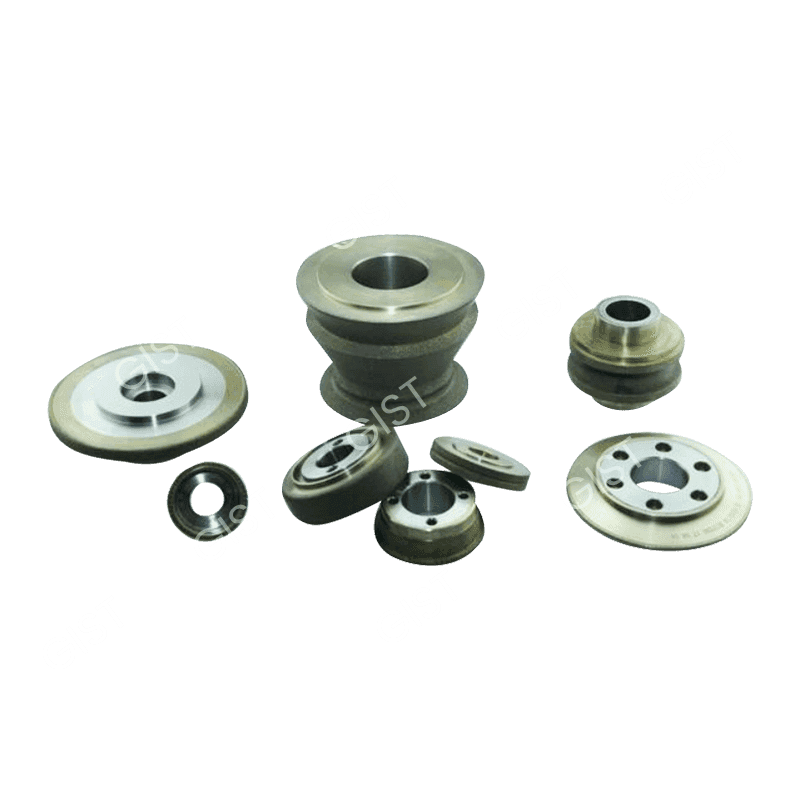

A csiszolókorong műszaki adatai

A kerék kiválasztása kritikus folyamatmérnöki döntés. Alumínium-oxid (Al2O3) kerekek költséghatékonyak a szénacélok és vastartalmú anyagok esetében. Szilícium-karbid (SiC) kerekek kemény, törékeny anyagokhoz, például kerámiához és öntöttvashoz előnyösek. CBN (Cubic Boron Nitride) kerekek kivételes kerékélettartamot és méretkonzisztenciát kínálnak az edzett acélokhoz – egyetlen CBN tárcsa több százezer alkatrészt tud összedolgozni csere előtt, szemben a hagyományos csiszolóanyagok tízezreivel. A kompromisszum lényegesen magasabb kezdeti kerékköltség.

Központ nélküli csiszológép karbantartása és hibaelhárítása

A középpont nélküli csiszológép egyenletes precíziós teljesítménye a fegyelmezett megelőző karbantartástól függ. A hagyományos szerszámgépekkel ellentétben, ahol a kopás elsősorban egy tengelyt érint, a középpont nélküli köszörűk három egymással kölcsönhatásban lévő dinamikus rendszert foglalnak magukban – így a szisztematikus karbantartási tervezés elengedhetetlen a teljesítmény minőségének fenntartásához.

A középpont nélküli köszörülési folyamat hibáinak gyártási környezetekben történő elemzése azt mutatja, hogy a minőségi problémák több mint 55%-a koronggal kapcsolatos okokból ered – akár a csiszolókorong kopási profilja, akár a kerékbeállítási hibák. Ez alátámasztja, hogy a rendszeres keréktisztítási ütemterv és a precíz kerékközök kalibrálási protokolljai miért a legnagyobb megtérülést hozó karbantartási tevékenységek. A munkadarab kritikus középpont feletti helyzetét szabályozó munkatámasz-lapmagasság a hibák 18%-át teszi ki, és gyakran figyelmen kívül hagyják, mint kopó elemet, annak ellenére, hogy közvetlenül befolyásolja a kerekséget. A már 0,05 mm-rel elkopott penge mérhető gömbölyűséget okozhat a kész alkatrészekben.

Gyakori hibák és javító intézkedések

3. táblázat: Gyakori középpont nélküli köszörülési hibák, elsődleges kiváltó okok és javasolt korrekciós intézkedések.
Hiba tünet	Legvalószínűbb ok	Javító intézkedés
Csörgésnyomok / vibrációs vonalak	Kerék imbalance or worn spindle bearings	Kiegyensúlyozza újra a kereket; ellenőrizze a csapágyakat; csökkenti az előtolási sebességet
Kúpos a kész részen	Szabályozása wheel angle misaligned	Állítsa be újra a szabályozó kerék elfordulási szögét; ellenőrizze a penge szintjét
Gyenge gömbölyűség / karéjosság	Helytelen fűrészlapmagasság-beállítás	Számolja újra és állítsa vissza a penge magasságát a középpont felett
Leégett vagy elszíneződött felület	Túl sok előtolás, kevés hűtőfolyadék, üvegezett kerék	Ruhakerék; növelje a hűtőfolyadék áramlását; csökkenti a fogásmélységet
Inkonzisztens átmérő a tételben	Hősodródás vagy kerékkopás	Automatikus kompenzáció engedélyezése; csökkenti az öltözködési időközt

A Jiangsu Gist Technology Co., Ltd.-ről

A Jiangsu Gist Technology Co., Ltd. – korábban Dongtai Weifeng Machinery Factory, amelyet 2012-ben alapítottak – 2020 áprilisában alapították újra a teljes gépi automatizálási berendezések gyártójaként. Az ipari koncentrációs zónában, Wulie Townban, Dongtai városában található a cég 22 mu földterület több mint 11 000 négyzetméteres termelési létesítményekkel és a teljes tőkebefektetés 100 millió jüan. Az új létesítmény építése 2021 elején kezdődött és 2022 elején fejeződött be.

A vállalat csúcskategóriás intelligens automatizálási berendezései a mozdonyok, generátoregységek, bányászati gépek, haszongépjárművek és tengeri alkalmazások alapvető motorkomponens-alkalmazásait szolgálják ki. A Jiangsu Gist hosszú távú beszállítói kapcsolatokat épített ki világszerte elismert gyártókkal, és beépült a nemzetközi beszerzési rendszereikbe. A cég független import és export jogokkal rendelkezik és több mint 20 országba és régióba szállított berendezéseket, köztük Németországba, Japánba, Törökországba és Iránba.

Technológiai innovációja elismeréseként a Jiangsu Gist díjat kapott Nemzeti High-Tech Enterprise státusz 2022-ben A vállalat több mint 10 találmányi szabadalommal és több mint 100 használati mintaszabadalommal rendelkezik. Minden művelet tanúsítvánnyal rendelkezik ISO 9001:2015, ISO 14001:2015 és ISO 45001:2018 irányítási rendszerek, amelyek biztosítják az egységes minőséget, a környezeti felelősségvállalást és a munkabiztonsági szabványokat az egész szervezetben.

Gyakran ismételt kérdések a központ nélküli köszörűgépekkel kapcsolatban

1. kérdés: Mi a különbség az átmenő és az előtoláson belüli középpont nélküli köszörülés között?

Az előtolásos köszörülés a munkadarabot a tengelyirányában teljesen áthalad a gépen, így ideális állandó átmérőjű sima hengeres részekhez – például egyenes tengelyekhez, rudakhoz és csapokhoz – nagyon nagy áteresztőképesség mellett. Az előtolásos köszörülés axiálisan a helyén tartja a munkadarabot és sugárirányban az alkatrészbe mozgatja a köszörűkorongot; ezt a módszert lépcsős, kúpos vagy profilozott alkatrészeknél alkalmazzák, ahol az átmérő a hossz mentén változik.

Q2: Milyen anyagokat lehet feldolgozni középpont nélküli köszörűgépen?

A központ nélküli köszörűk sokféle anyagot képesek feldolgozni, beleértve az edzett szénacélokat, ötvözött acélokat, rozsdamentes acélokat, öntöttvasat, alumíniumot, titánt, kerámiát és karbidokat. A csiszolókorong csiszolóanyag – alumínium-oxid, szilícium-karbid vagy CBN – kiválasztása az anyag keménységéhez és a kívánt felületi minőséghez igazodik. A kemény, kopásálló anyagokhoz általában CBN kerekek szükségesek a hatékony leválasztás érdekében, túlzott hőképződés nélkül.

3. kérdés: Milyen szűk tűrést tud elérni egy középpont nélküli köszörűgép?

A modern CNC központ nélküli csiszológépek gyártási környezetben rendszeresen ±0,001–0,005 mm (1–5 µm) átmérőtűrést érnek el. A hőkompenzációval és folyamat közbeni méréssel rendelkező nagy pontosságú modellek a kerekséget 0,3–0,5 µm-en belül, a felületi érdességet pedig Ra 0,1 µm alatt tartják. A legszűkebb tűréshatárok elérése gondos kerékválasztást, következetes kezelési ütemtervet és stabil hőviszonyokat igényel a megmunkálási ciklus során.

4. kérdés: Mi a középpont nélküli köszörűgép tipikus termelési sebessége?

A gyártási sebesség jelentősen eltér az alkatrészmérettől, az anyagtól és a köszörülési ráhagyástól függően. A kis átmérőjű alkatrészek, például a motorszelepszárak (általában 5–8 mm átmérőjű) esetében az automatizált átmenő adagolású középpont nélküli köszörűk percenként 40–120 alkatrészt képesek feldolgozni. A nagyobb munkadarabok, például a csapágy külső gyűrűi vagy a hidraulikus rudak hosszabb tartózkodási időt igényelnek, és percenként 5-30 alkatrészt eredményeznek. A CNC automatizálás automatikus betöltő rendszerekkel maximalizálja a kihasználtságot, és minimalizálja a ciklusidő-ingadozást a kezelők és a műszakok között.

Q5: Hogyan válasszam ki a megfelelő középpont nélküli csiszológépet az alkalmazásomhoz?

A kulcsfontosságú tényezők közé tartozik a munkadarab átmérőtartománya és hossza, a szükséges mérettűrések és felületi minőség, a gyártási mennyiség, az anyag típusa és keménysége, valamint az, hogy az alkatrész geometriája egyenes vagy profilozott. Innentől kezdve értékelje a gép merevségét, az orsó teljesítményét, a CNC-vezérlési képességet, a rendelkezésre álló automatizálási lehetőségeket és az értékesítés utáni támogatási infrastruktúrát. Javasoljuk, hogy ossza meg a részletes munkadarab-rajzokat és a gyártási célokat egy speciális gyártóval, például a Jiangsu Gist Technology Co., Ltd.-vel a testreszabott megoldás értékelése érdekében.

6. kérdés: Milyen karbantartást igényel egy középpont nélküli csiszológép?

A rutinszerű karbantartás magában foglalja a rendszeres csiszolókorong-kezelést (napi vagy műszakonként a gyártási mennyiségtől függően), a hűtőfolyadék koncentráció- és tisztasági ellenőrzését, az orsócsapágyak kenését, a munkalap-ellenőrzést és -cserét, valamint a szabályozó kerékszög beállításainak ellenőrzését. A negyedéves ellenőrzéseknek tartalmazniuk kell az orsó kifutásának mérését, a csúszópálya kenését és a CNC tengely kalibrálását. A pontosság megőrzése és a gép élettartamának meghosszabbítása érdekében szigorúan be kell tartani a gép gyártója által biztosított megelőző karbantartási ütemterveket.
