Miért fogyaszt olyan sok energiát a CNC eszterga? Itt van egy energiatakarékos optimalizálási megoldás!

1. Öt tényező, amely hozzájárul a magas energiafogyasztáshoz CNC eszterga

Felszerelések elöregedése és hatékonysága

Elavult berendezések 8-10 évet meghaladó élettartammal

Hatékonysági veszteség a mechanikus átviteli alkatrészek kopása miatt

Elavult vezérlőrendszerek, amelyek nem tudják pontosan kezelni az energiafogyasztást

Nem megfelelő megmunkálási paraméter -beállítások

Nem megfelelő vágási sebesség, betáplálási sebesség és a vágás mélysége

Túlzott alapjárat és alacsony hatékony megmunkálási idő

A hűtőrendszer folyamatos teljes teljesítményű működése

Nem hatékony motoros rendszer

Az általános aszinkron motorok hatékonysága csak 75-85%

Nem megfelelő inverter paraméterbeállítások

Rossz motor terhelés illesztése

Energiahulladék kiegészítő rendszerekben

A hidraulikus rendszer szivárog és túl nagy nyomású beállítások

A hűtési és kenési rendszerek túlzott használata

Nem megfelelő világítás és szellőzés rendszer kialakítása

Rossz termelésmenedzsment

Túlzott tétlen idő, amikor a berendezés tétlen

Nem optimalizált megmunkálási folyamat útvonalak

Az energiafogyasztási megfigyelő és elemzési rendszerek hiánya

CNC eszterga energiamegtakarítási optimalizálási terv

A berendezések frissítése és az utólagos felszerelési terv

Felújítási projekt	Energiamegtakarítás	Megtérülési időszak
A nagy hatékonyságú, állandó mágneses orsó motor cseréje	15-25% energiamegtakarítás	1,5-2 év
Intelligens frekvencia -konverziós vezérlő rendszer telepítése	10-15% energiamegtakarítás	1-1,5 év
Frissítés nagy pontosságú görgős útmutatóra	5-8% energiamegtakarítás	2-3 év
Energiafigyelő rendszer telepítése	8-12% közvetett energiamegtakarítás	0,5-1 év

Feldolgozási folyamat optimalizálási stratégia

(1) A paraméterek vágási optimalizálása

Használjon nagysebességű vágási technológiát az anyag eltávolítási arányának javításához

Használja a CAM szoftvert az eszköz elérési útjának optimalizálásához

A száraz vágási vagy minimális kenési technológiát hajtsa végre

(2) A termelési ütemezés optimalizálása

Ésszerűen rendezze a feldolgozási sorrendet a berendezés alapjáratának csökkentése érdekében

A kötegelt folyamat hasonló alkatrészeket

Végezze el a megelőző karbantartást a hirtelen leállási idő elkerülése érdekében

Kiegészítő rendszer energiatakarékos intézkedések

(1) Hűtőrendszer módosítása

Telepítse a változó frekvenciavezérelt hűtőszivattyút

Használjon intelligens hőmérséklet -szabályozó rendszert

Használjon nagy hatékonyságú hűtőfolyadék-szűrőeszközt

(2) Hidraulikus rendszer optimalizálása

A szervo motor segítségével hajtsa a hidraulikus szivattyút

Végezze el a nyomásmegfelelő vezérlést

Rendszeresen ellenőrizze a csővezeték tömítését

Az energiatakarékos felújítások végrehajtásának megfontolásai

Az előzetes értékelések döntő fontosságúak

Végezzen el egy részletes energia -ellenőrzést

Azonosítsa a kulcsfontosságú energiafogyasztási pontokat

Számítsa ki a beruházás megtérülését

Lépésről lépésre végrehajtási stratégia

Kezdje az egyszerű, majd a nehéz, szoftverrel, majd a hardverrel

Úttörő először, majd felmérve

Hozzon létre egy energiatakarékos alapvonalat

Folyamatos megfigyelés és fejlesztés

Rendszeresen elemezze az energiafogyasztási adatokat

Hozzon létre energiatakarékos teljesítménymutatókat

Folyamatosan optimalizálja a feldolgozási technikákat

2. A CNC esztergainak funkciói és előnyei

A CNC eszterga alapvető funkciói

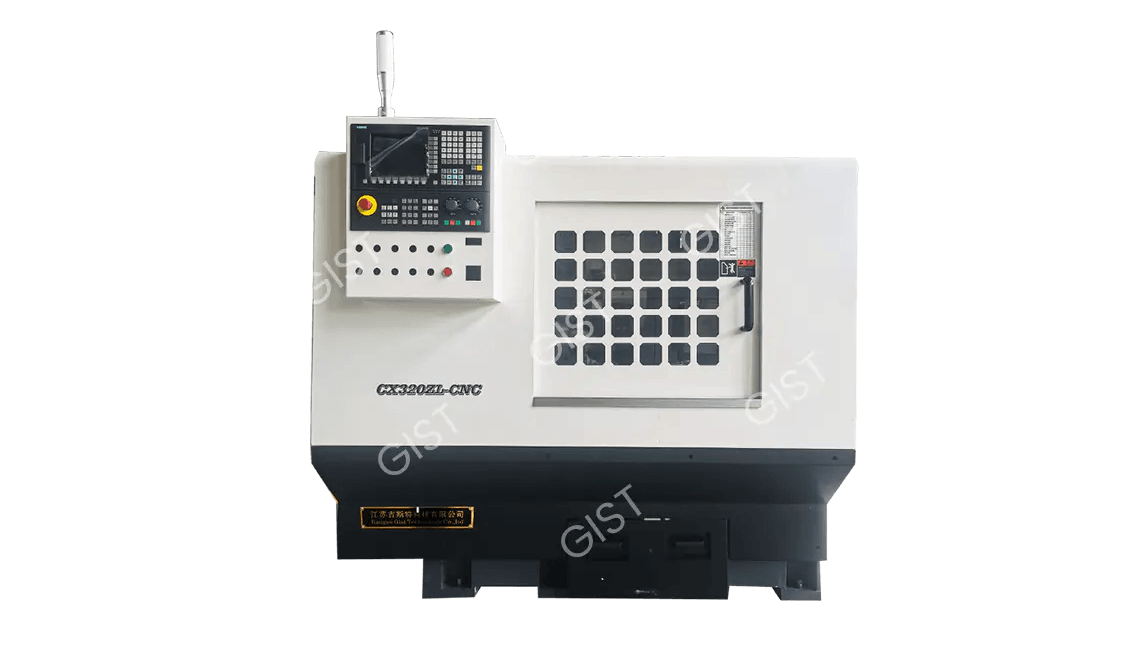

A CNC eszterga (számítógépes numerikus vezérlő eszterga) olyan modern feldolgozó berendezések, amelyek digitális jeleket használnak a szerszámgép mozgásának és a megmunkálási folyamatok ellenőrzésére. Pótolhatatlan szerepet játszanak a feldolgozóiparban:

Precíziós alkatrészek megmunkálása: Képesek precíziós megmunkálni a különféle forgó alkatrészeket, például tengelyeket, tárcsákat és hüvelyeket, elérve az IT6-IT7 méretének pontosságát és a RA0.8-1,6 μm felületi érdességét.

Komplex alakú megmunkálás: A többtengelyes kötés révén komplex ívelt felületeket, kúpokat, szálakat (beleértve a többindulatú szálakat is) és a speciális alakú kontúrokat, amelyek a hagyományos eszteréken nehezen elérhetők.

Tömegtermelési biztosíték: A programvezérlés révén nagy konzisztenciát érnek el a megmunkálási folyamatban, így különösen alkalmasak a nagyszabású, nagy pontosságú alkatrészek szabványosított előállítására.

Alapítvány az automatizált termeléshez: A rugalmas gyártási rendszerek (FMS) és az automatizált gyártósorok kulcsfontosságú elemeként lehetővé teszik az együttműködési működést más berendezésekkel.

A CNC eszterga alapvető előnyei

( 1 ) Nagy pontosságú és nagy megismételhetőség

A golyócsavaros meghajtó segítségével a helymeghatározási pontosság elérheti a ± 0,005 mm -et.

A zárt hurkú vezérlőrendszer valós időben kompenzálja a hibákat.

A megmunkálás megismételhetősége akár 99,9%-ig is eléri, csökkentve az emberi hibákat.

( 2 ) Jelentősen javított megmunkálási hatékonyság

Optimalizált vágási paraméterek:

Az orsósebesség elérheti a 8000 fordulat / perc sebességet (összehasonlítva a hagyományos eszterga 2000 fordulat / perc).

A gyors átjárási sebesség meghaladja a 30 m/percet.

Csökkent kiegészítő idő:

Az automatikus szerszámváltási idő 1-3 másodperc.

Az azonnali programhívások befejeződnek.

A megmunkálási hatékonyság 3-5-szer magasabb, mint a szokásos eszterga.

( 3 ) Rugalmas megmunkálás

A különböző alkatrészek feldolgozása a programok megváltoztatásával feldolgozható.

Egyetlen gép több folyamatot végezhet, például fordulat, fúrás és megérintés.

Gyorsan váltson a terméktípusok között, alkalmazkodva a több fajta kis tételű előállításához.

(4) Intelligens működés

Automatikus szerszám beállítással, szerszámkompenzációval és hiba diagnózis funkcióival felszerelve.

A grafikus programozási felület egyszerűsíti a műveletet.

Több száz fájl tárolása. Egyetlen megmunkálási program bármikor felhívható.

( 5 ) Minőségi ellenőrzés

A megmunkálási folyamat valós idejű megfigyelése

A szerszám kopásának automatikus észlelése és kompenzációja

Az adatok feldolgozása nyomon követhető az egyszerű minőségirányítás érdekében

A CNC eszterga műszaki jellemzői

( 1 ) Mechanikai szerkezet

Magas rangúság:

Meehanit öntöttvas vagy gyanta betonból készült

Optimalizált bordák szerkezete a jobb vibrációs ellenállás érdekében

Precíziós útmutató rendszer:

Lineáris görgős útmutatók vagy csúszó útmutatók

Az előre betöltött szerkezet kiküszöböli a visszaesést

Nagy teljesítményű orsó:

Kerámiacsapágyak vagy hidrosztatikus csapágyak

Állandó hőmérsékletű hűtőrendszer szabályozza a termikus deformációt

( 2 ) Vezérlő rendszer jellemzői

Multi-tengelykapcsolat-vezérlés:

Szabványos konfiguráció: X és Z tengelyek, opcionális C és Y tengelyek

Engedélyezi a maró- és fordulási műveleteket

Intelligens funkciómodulok:

Szerszám élettartam -menedzsment

Adaptív vezérlés

Ütközővédő rendszer

( 3 ) Szerszámrendszer jellemzői

VDI/BMT standard torony

Támogatja az élő szerszámokat (őrlési és fúrási funkciók)

Gyors szerszámváltási mechanizmus

Nagynyomású hűtőrendszer (opcionális)

A CNC esztergainak alkalmazás előnyeinek összehasonlítása

Összehasonlító tételek	CNC eszterga	Hagyományos eszterga
Megmunkálási pontosság	± 0,005 mm	± 0,05 mm
Összetett alkatrészek	Megmunkálható	Nehéz Machin
Átváltási idő	10-30 perc	2-4 óra
Üzemeltetési követelmények	A programozási készségek szükségesek	A technikus tapasztalatától függ
Munkaerőköltség	Egy ember több gépet működtethet	Egy ember egy gépet üzemeltet
Alkalmas a tétel előállításához	Egyetlen és nagy tételgyártás	Kis tételgyártás

Tipikus alkalmazás forgatókönyvei

• Autóipari gyártás: A kulcsfontosságú alkatrészek, például a motor tengelyek, a féktárcsák és a kerékagyak feldolgozása
• Repülési űr: Nagy pontosságú alkatrészek, például turbinapenge-tételek és légiközlekedési ízületek
• Orvosi eszközök: Precíziós alkatrészek, például mesterséges ízületek és sebészeti műszerek
• Penészgyártás: mag- és üregfeldolgozás az injekcióhoz és a sajtoló formákhoz
• Elektronikus kommunikáció: Precíziós alkatrészek, például száloptikai csatlakozók és rádiófrekvenciás eszközök

Alacsonyabb az általános költségek

Csökkentett munkaerő -függőség

Az egyik kezelő több gépet képes kezelni, csökkentve a munkaerőköltségeket.

Csökkent a képzett technikusok szükségessége, lehetővé téve az új szolgáltatók számára, hogy minimális képzéssel működjenek.

Anyagi és energiamegtakarítás

Az optimalizált vágási paraméterek csökkentik a hulladék sebességét (5% -ról 0,5% -ra).

A nagy hatékonyságú elektromos orsók 20–30% -kal kevesebb energiát használnak, mint a hagyományos motorok.

Hosszabb szerszám élettartam

Intelligens vágási paraméterek A nagynyomású hűtőfolyadék 50% -ról 100% -ra növeli a szerszám élettartamát.

Csökkent szerszámváltás Frekvencia Csökkenti a szerszámköltségeket.

3. Elemzés és megoldások a közös CNC esztergaproblémákhoz

Precíziós megmunkáló berendezésként a CNC -eszterékek használata során különféle problémákkal szembesülnek. E problémák és megoldásaik megértése elengedhetetlen a megmunkálási minőség és a termelési hatékonyság javításához.

Megmunkálási pontossági problémák

• Dimenziós pontosság túlzott

Tünetek: Az alkatrészméretek a megmunkálás után kívül esnek a tolerancia tartományon

Ok elemzés:

Helytelen szerszámkompenzációs paraméterek beállításai

Túlzott gépi visszaesés

Munkadarab deformáció a szorítás során

A hőmérsékleti ingadozások által okozott termikus deformáció

Megoldások:

Rendszeresen ellenőrizze és kompenzálja a visszahúzódást

Használjon stabilabb lámpatestrendszert

Vezesse a műhely környezeti hőmérsékletét (lehetőleg 20 ± 2 ° C)

Módosítás előtt melegítse elő a szerszámgépet (legalább 30 percig)

• Rossz kerek/hengeresség

Tünetek: ovalizáció vagy kúp hengeres részeken

Ok elemzés:

Túlzott orsó radiális kifutás

Közép- és orsó -eltérés

Túlzott vágóerők, amelyek deformációt eredményeznek

Egyenetlen szerszám kopás

Megoldások:

Ellenőrizze és állítsa be az orsó pontosságát (a kifutónak ≤ 0,005 mm -nek kell lennie)

Újrakalibrálja a központ koaxialitását

A vágási paraméterek optimalizálása (csökkentse a takarmányt vagy a vágás mélységét)

Cserélje ki az eszközöket rendszeresen, és hajtsa végre a szerszám kopási kompenzációját

Felületi minőségi problémák

• Rossz felületi érdesség

Tünetek: Nyilvánvaló szerszámjelek vagy fecsegés jelek a megmunkált felületen

Ok elemzés:

Nem megfelelő vágási paraméterek (túl alacsony sebesség vagy túl magas takarmány)

Nem megfelelő szerszám geometria

Elégtelen szerszámgép -merevség, ami rezgést okoz

Nem megfelelő hűtés és kenés

Megoldások:

Növelje a vágási sebességet (150-300 m/perc ajánlott a karbid szerszámokhoz)

Használjon éles gereblye -szöget és a megfelelő szerszám orr sugarat

Vizsgálja meg és húzza meg az összes mozgó alkatrészt

Biztosítsa a megfelelő hűtőfolyadék -áramlást és nyomást

• Felszíni égés

Tünetek: elszíneződés vagy megkeményedett réteg a megmunkált felületen

Ok elemzés:

Túlzott vágási hőmérséklet

Súlyos szerszám kopás

Elégtelen hűtőfolyadék -koncentráció

Nem elegendő előadási sebesség, ami megnövekedett súrlódást eredményez

Megoldások:

Azonnal cserélje ki a kopott szerszámokat

Növelje a hűtőfolyadék koncentrációját (5-10% ajánlott)

Megfelelően növelje az előtolási sebességet (kerülje a kevesebb, mint 0,05 mm/perc)

Használjon nagynyomású hűtőfolyadék rendszert (nyomás ≥ 7 MPa)

Mechanikai hiba problémák

• Orsó rendellenesség

Tünetek: orsó rezgés, rendellenes zaj vagy túlzott hőmérséklet -emelkedés

Ok elemzés:

Csapágy kopás vagy rossz kenés

Egyenetlen öv feszültsége

Orsó dinamikus egyensúlyhiány

Motoros hajtás meghibásodása

Megoldás:

Rendszeresen cserélje ki az orsócsapágyakat (8000 óra ajánlott)

Ellenőrizze és állítsa be az öv feszültségét

Újbóli kiegyensúlyozás

Ellenőrizze a meghajtó kimeneti áramát a stabilitás szempontjából

• Vezetési vasúti rendellenes mozgás

Tünetek: Nagymozdulat -ellenállás, pontatlan pozicionálás vagy rendellenes zaj

Ok elemzés:

Elégtelen vezető sín kenés

Hatástalan golyócsavar előterhelés

Beragadt vezető vasúti őr

Kopott vezető sínfelület

Megoldás:

Győződjön meg arról, hogy az automatikus kenési rendszer megfelelően működik (az olajáramlási sebesség 0,1-0,3 ml/perc)

Oldja meg a csavar előterhelését

Tisztítsa meg a chipset a vezető vasúti őrből

A súlyos kopáshoz a vezető vasúti szerelvény cseréje szükséges

Elektromos vezérlő rendszer problémái

• Szervo rendszer riasztások

Általános riasztási kódok:

Túlterhelés riasztás (Al.10)

Kódoló hiba (al.16)

Túlfeszültség -riasztás (al.30)

Kezelési módszerek:

Ellenőrizze a túlzott mechanikus terhelést

Ellenőrizze a laza kódoló kábeleket

Mérje meg a stabil rácsfeszültséget (380 V ± 10%)

Cserélje ki a szervo meghajtót, ha szükséges

• CNC rendszer összeomlása

Tünet: A rendszer nem reagál, vagy automatikusan újraindul

Ok elemzés:

Rendszer túlmelegedése

Áramellátási beavatkozás

Szoftverkonfliktus

Elégtelen memória

Megoldások:

Ellenőrizze a megfelelő hűtőventilátor működését

Telepítsen egy feszültségszabályozót és szűrő

Rendszeresen egyértelmű felesleges programok

Végezze el a rendszer biztonsági mentését és visszaállítása

Szerszámokkal kapcsolatos kérdések

• Rendellenes szerszám kopás

Viselési típusok:

Szomorú kopás (cserélje ki, ha VB> 0,3 mm)

Bölcső kopás

Szerszám tipszelés

Megelőző intézkedések:

Válassza ki a megfelelő szerszámanyagot (Carbide/CBN/Ceramic) az anyaghoz

Használjon optimalizált vágási paramétereket (lásd a szerszámgyártási ajánlásokat)

Biztosítsa a megfelelő hűtést és kenést

Kerülje az időszakos vágást

• Szerszámforgácsolás/törés

Fő okok:

A vágási erő hirtelen változásai (például egyenetlen készlet)

Túlzott szerszám túlnyúlás

Kemény foltok a munkadarabban

Az ütközésekhez vezető programhibák

Megelőző intézkedések:

A megmunkálás előtt ellenőrizze a készletkészletet

Minimalizálja a szerszám túlnyúlását (legfeljebb négyszerese az átmérőre)

Használjon növekményes vágást (durva és befejezés)

Használja a szimulációs szoftvert a program ellenőrzéséhez

Működési és karbantartási problémák

• Munkadarab -szorítás kérdései

Általános hibák:

Túlzott szorítóerő, amely deformációhoz vezet

A helymeghatározó nullapont nem megfelelő kiválasztása

A lámpatest rendszeres kalibrálásának elmulasztása

Helyes megközelítés:

Használjon nyomatékkulcsot a szorítóerő szabályozására (általában 50-100 nm)

Tartsa be az egységes nullapontok elvét

Havonta ellenőrizze a rögzítő helymeghatározási pontosságot (≤ 0,01 mm)

• Nem megfelelő rutin karbantartás

Kulcskarbantartási tételek:

Kenési rendszer: Ellenőrizze az olajszintet és a minőséget hetente

Hűtőrendszer: Cserélje ki a hűtőfolyadékot és tisztítsa meg a hűtőt havonta

Pneumatikus rendszer: Ellenőrizze a szűrőt és a leeresztést naponta

Elektromos rendszer: Ellenőrizze a terminál szorítását negyedévente

Különleges anyagfeldolgozási problémák

• Rozsdamentes acél szerszám ragasztás

Megoldás:

Használjon éles eszközöket (12-15 ° gerenda)

Növelje a vágási sebességet (≥120 m/perc)

Használjon szélsőséges nyomású adalékanyagokat tartalmazó vágófolyadékot

Kerülje az alacsony sebességű, nagyteljesítményű megmunkálást

• Alumínium ötvözet beépített éle

Megelőző intézkedések:

Használja a PCD eszközöket

Növelje a csökkentési sebességet (3000-5000 RPM)

Használjon kerozin alapú vágófolyadékot

Tartson magas színvonalú kivitelben a szerszám gereblye arcán

Viii. Problémadiagnosztikai folyamat ajánlások

A megmunkálási problémák esetén ajánlott a hibaelhárításhoz szükséges lépéseket követni:

Jelenség megerősítése: rögzítse a specifikus tüneteket (méretek, felület, hang stb.)

Paraméter -ellenőrzés: Ellenőrizze az aktuális vágási paraméterek és eljárások

Szerszámellenőrzés: Mérje meg a szerszám kopását

Gépi állapot: Ellenőrizze az egyes tengelyek mozgási pontosságát és merevségét

Folyamatelemzés: Értékelje a folyamat útjának racionalitását

Anyag megerősítése: Ellenőrizze a munkadarab anyag konzisztenciáját

Környezeti tényezők: Fontolja meg a hőmérséklet, a páratartalom és a rezgés hatásait

Megelőző karbantartási terv

Karbantartási cikkek	Ciklus	Ellenőrzési részletek
Orsó pontosság	Havi	Radiális kifutás, tengelyirányú játék
Vezetési vasúti állapot	Heti	Kenési állapot, kopás
Torony pozicionálás	Negyedévenként	Megismételhetőség
Hűtőrendszer	Havi	Koncentráció, pH -érték, áramlási sebesség
Elektromos rendszer	Félévente	Terminálblokkok, földi ellenállás

4. CNC eszterga karbantartási és ápolási útmutató

Napi karbantartási tartalom

Ellenőrizze a gép elindítása előtt

Ellenőrizze a hidraulikus olajszintet (tartsa az olajablak 2/3 -os helyzetében)

Ellenőrizze, hogy a légnyomás stabil-e a 0,4-0,6mPa tartományban

Ellenőrizze az egyes tengelyek vezető sínének kenését (az olajfilmet egyenletesen el kell osztani)

Ellenőrizze a hűtőfolyadék koncentrációját (5-8% ajánlott)

Figyelemmel kísérés a működés közben

Figyelje az orsó művelet hangját (nem szabad rendellenes rezgés és zaj)

Vegye figyelembe az egyes tengelyek zökkenőmentes mozgását (nincs kúszás vagy jitter)

Figyelje a rendszer hőmérsékletét (az orsó hőmérséklete nem haladja meg a 25 ℃ -t)

Működés a gép leállítása előtt

Tisztítsa meg a forgácsot a munkapadon és a toronyon (használjon speciális kefét)

Mozgassa az egyes tengelyeket a szerszámgép közepére (az egyenetlen erő elkerülése érdekében a vezető síneken)

Ellenőrizze a szerszám kopását és rögzítse azt (a VB érték nem haladja meg a 0,3 mm -t)

Időszakos karbantartási terv

(1) Heti karbantartás

Kenési rendszer karbantartása

Ellenőrizze az automatikus kenési szivattyú olajszintjét (töltse ki az ISO VG32 vezető vasúti olajat)

Manuálisan kenje meg a farok hüvelyét (használjon lítium-alapú zsírot)

Tisztítsa meg a vezető vasúti őr belsejét (fúj sűrített levegővel)

Hűtőrendszer -karbantartás

Tisztítsa meg a hűtőfolyadék szűrőt (háló mérete ≥100 háló)

Ellenőrizze a hűtőfolyadék pH-értékét (tartsa azt 8,5-9,5 tartományban)

Távolítsa el az üledéket a víztartályból (mágneses rúd elnyeli a fém chipset)

(2) Havi karbantartás

Ellenőrizze a mechanikai alkatrészeket

Mérje meg az orsó radiális kifutását (≤0,005 mm)

Ellenőrizze a golyócsavar előterhelését (tengelyirányú távolság ≤0,01 mm)

Ellenőrizze a torony pozicionálási pontosságát (Ismételje meg ≤0,005 mm)

Elektromos rendszer -ellenőrzés

Húzza meg az összes csatlakozót huzalterminál (nyomaték 2-4N · m)

Ellenőrizze a földi ellenállást (≤4Ω)

Tisztítsa meg az elektromos vezérlőszekrény szűrőt (fordított tisztítás sűrített levegővel)

(3) Negyedéves karbantartás

Hidraulika rendszer karbantartása

Cserélje ki a hidraulikus olajszűrőt (szűrési pontosság 10 μm)

Ellenőrizze a hidraulikus nyomást (a berendezés kalibrációs értékének megfelelően)

Ellenőrizze a csővezeték tömítését (nincs szivárgás)

Pontossági kalibrálás

Lézer -interferométer az egyes tengelyek pozicionálási pontosságának ellenőrzéséhez (kompenzálja a visszahúzást)

Ballbár a kerekségi hiba ellenőrzéséhez (≤0,015 mm)

Állítsa vissza az eszköz kompenzációs paramétereit

Karbantartási pontok a kulcsfontosságú alkatrészekhez

Orsó rendszer

Cserélje ki az orsócsapágy zsírt 2000 óránként (NLGI 2. szint

Rendszeresen ellenőrizze az öv feszültségét (elhajlás ≤ 10 mm/100n nyomás).

Tartsa tiszta az orsót kúpos (használjon dedikált karbantartási botot).

Útmutató rendszer

Ellenőrizze a GuideWay kaparó integritását naponta.

Havonta alkalmazza a GuideWay elleni küzdelem elleni olajat (szolgálaton kívüli órák).

Állítsa be a GuideWay előterhelését hathavonta.

Toronyrendszer

Ellenőrizze a szerszám torony helymeghatározó csapját, hogy hetente viseljen.

Tisztítsa meg a szerszámtulajdonos kúpos havonta (törölje le etanollal).

Kenje meg az indexelési mechanizmust negyedévente (extrém nyomászsír).

Karbantartási eszközlista

Szerszámtípus	Meghatározott elem	Alkalmazás
Takarító szerszám	Nejlon kefe készlet	Guideway chiptisztítás
Mérőeszköz	DIAL jelző (0,01 mm)	Orsó kifutási észlelése
Kenőszerszám	Kézi zsírpisztoly	Zsír újratöltés

Általános karbantartási tévhit és javítások

1. mítosz: Több kenés jobb

TÉNY: Az átruházás vastag olajfóliát eredményez, amely csökkenti a pontosságot

Helyes gyakorlat: Kenje meg a berendezés kézikönyvében megadott olajmennyiség szerint (általában 0,1 ml/perc)

2. mítosz: A hűtőfolyadékot csak feltölteni kell, nem cserélni kell

TÉNY: A hosszú távú felhasználás baktériumokat szaporíthat és korrodálhatja a berendezést

Helyes gyakorlat: Teljesen cserélje ki a hűtőfolyadékot háromhavonta, és hetente adjon hozzá biocidot

3. mítosz: A pontossági eltérést csak a szoftver -beállítások révén kompenzálják

TÉNY: A mechanikus kopást először meg kell javítani

Helyes gyakorlat: Először javítsa meg a mechanikus összetevőket, majd állítsa be a szoftver paramétereit

Karbantartási nyilvántartás -kezelés

Javasoljuk, hogy hozzon létre egy digitális karbantartási fájlt a következők rögzítéséhez:

Napi ellenőrzési adatok (hőmérséklet, nyomás, rendellenes körülmények)

Karbantartási cserealkatrész -információk (márka, modell, csere dátum)

Pontossági tesztjelentés (a teszt eszköz modelljével)

Hibaelhárítási nyilvántartás (tünet, ok, megoldás)

5. Gyakran feltett kérdések (GYIK) a CNC -eszterékről

• Mi a különbség a CNC eszterga és a hagyományos eszterga között?

Ellenőrző módszer: A CNC esztergait számítógépes programok vezérlik, míg a hagyományos eszterga (kézi eszterga) a kézi működésre támaszkodik.

Feldolgozási pontosság: A CNC -eszterga ± 0,005 mm pontosságot érhet el, míg a hagyományos eszterékek általában ± 0,05 mm pontossággal rendelkeznek.

Az automatizálás foka: A CNC eszterga automatikusan megváltoztathatja az eszközöket és beállíthatja a vágási paramétereket, míg a hagyományos esztergakat kézi működést igényelnek.

Alkalmazási forgatókönyvek: A CNC eszterga komplex, nagy pontosságú és tömegtermeléshez alkalmasak, míg a hagyományos eszterga az egyszerű alkatrészekre és a kis tételű feldolgozásra alkalmas.

• Mi okozhatja a CNC -eszterga -feldolgozási pontosság csökkenését?

Mechanikus kopás: A vezetési sínek és az ólomcsavarok kopása megnövekedett távolságot okoz.

Szerszám kopása: A szerszám tippe kopása vagy a forgácsolás befolyásolja a dimenziós pontosságot.

Termikus deformáció: A szerszámgép vagy a munkadarab termikus bővítése hibákat okoz.

Programozási hibák: Nem megfelelő kódparaméter -beállítások (például a túlzott takarmány -sebesség).

Beszorítási kérdések: A munkadarabot nem szorítják be, vagy nincs helyesen elhelyezve.

Megoldás:

Rendszeresen ellenőrizze és kompenzálja a visszahúzódást.

Azonnal cserélje ki a kopott szerszámokat.

A megmunkálás előtt ellenőrizze a környezeti hőmérsékletet és melegítse elő a gépet.

Optimalizálja a megmunkálási programot a megfelelő vágási paraméterek biztosítása érdekében.

• Mit kell tennem, ha a CNC -eszterga megmunkálás során csevegőjelek fordulnak elő?

Lehetséges okok:

Nem megfelelő vágási paraméterek (például túlzott takarmány vagy alacsony sebesség).

A szerszám túlnyúlása túl hosszú, vagy hiányzik a merevség.

A gépi orsó csapágyak viselnek, vagy a vezető sínek laza.

A munkadarab -szorítás instabil.

Megoldás:

Állítsa be a vágási paramétereket (növelje a sebességet, csökkentse a takarmányt).

Rövidítse a szerszám meghosszabbítását (a szerszám szárát átmérőjének legfeljebb négyszeresére).

Ellenőrizze az orsó és a vezető síneket, és cserélje ki a csapágyakat, vagy szükség esetén állítsa be az előterhelést.

Használjon stabilabb szerelvényt (például egy hidraulikus chuckot).

• Mi okozza a CNC eszterga orsó túlmelegedését?

Nem elegendő kenés: Az orsócsapágyaknak hiányzik az olaj, vagy a zsír öregszik.

Túlzott terhelés: Túlzott vágási paraméterek (például a vágás túlzott mélysége). Rossz hűtés: Az orsó hűtőrendszer hibás, vagy a hőeloszlás nem megfelelő.

Csapágyak kopása: A hosszú távú felhasználás megnöveli a csapágy-távolságot.

Megoldás:

Ellenőrizze a kenési rendszert a megfelelő olajáramlás biztosítása érdekében.

A túlterhelés elkerülése érdekében optimalizálja a vágási paramétereket.

Tisztítsa meg az orsó hűtőcsatornákat a megfelelő hőeloszlás biztosítása érdekében.

Ha a csapágy sérült, cserélje ki és újrakalibrálja az orsót.

• Hogyan válasszuk ki a megfelelő CNC eszterga eszközt?

Munkadarab anyag:

Acél: karbid vagy CBN szerszámok.

Alumínium: PCD (polikristályos gyémánt) szerszámok.

Rozsdamentes acél: bevont karbid.

Feldolgozási típus:

Dourhing: Használjon nagy gereblyű szöget és erős betéteket.

Befejezés: Használjon éles vágóél és egy kis orr sugár.

Szerszámtartó típusa:

Külső fordulás: Használjon ISO szabványos szerszámtartót.

Belső megmunkálás: Használjon unalmas szerszámot vagy dedikált belső fordulószerszámot.

• Hogyan oldhatom meg a "szervo túlterhelés" riasztást a CNC esztergamon?

Lehetséges okok:

Túlzott mechanikai terhelés (például túlzott vágóerő).

Szervo motor vagy meghajtó meghibásodása.

Vezető sín/ólomcsavar beragadt vagy rossz kenés.

Megoldás:

Ellenőrizze a vágási paramétereket: Csökkentse a takarmány -sebességet vagy a vágás mélységét.

Hibaelhárítás mechanikai ellenállás:

Ellenőrizze a vezető síneket és az ólomcsavarot a sima működéshez.

Gondoskodjon arról, hogy a kenési rendszer megfelelően működjön.

Elektromos ellenőrzés:

Mérje meg a motoros szigetelési ellenállást.

Ellenőrizze a meghajtó riasztási kódjait, és ha szükséges, cserélje ki.

• Hogyan bővíthetem a szerszám élettartamát egy CNC esztergan?

A vágási paraméterek optimalizálása: Kerülje el az alacsony sebességet és a magas tartályt; Válassza ki a megfelelő sebességet és az előtolási sebességet.

Biztosítsa a megfelelő hűtést: Használjon nagynyomású hűtőfolyadékot (különösen a rozsdamentes acél és a titánötvözetek megmunkálásakor).

Ellenőrizze a kopást rendszeresen: Cserélje ki az eszközöket, ha a VB érték meghaladja a 0,3 mm -t.

Kerülje a megszakított vágást: Szükség esetén használja a magasabb keménységű betéteket (például a chipbreakerekkel).

• Melyek a CNC eszterga napi karbantartásának legfontosabb pontjai?

Napi: Tisztítsa meg a chipeket, és ellenőrizze a kenést és a hűtőfolyadékot. Hetente: Tisztítsa meg a vezető síneket és ellenőrizze a torony pozicionálási pontosságát.

Havonta: Ellenőrizze az orsó kifutását és az ólomcsavaros visszacsatolást.

Negyedévente: Cserélje ki a hidraulikus olajat, és tisztítsa meg a port a vezérlőszekrényben.

• Mit kell tennem, ha a szerszám rozsdamentes acél megmunkálásakor a CNC esztergan?

Használjon éles szerszámokat: ≥ 12 ° gerenda szög és egy kis szerszám hegy sugara.

Növelje a csökkentési sebességet ≥ 120 m/percre, hogy csökkentse a munka edzését.

Használjon speciális vágófolyadékokat: Tartalmaz szélsőséges nyomásadditívumokat (például kénesített olajat).

Kerülje az alacsony sebességű vágást, hogy megakadályozza a forgács tapadását.

• Melyek a CNC esztergai jövőbeli fejlesztési tendenciái?

Intelligens: a megmunkálási paraméterek AI-alapú optimalizálása és az adaptív vezérlés.

Kombinált: A marás és a fordulás és az öttengelyes kapcsolási technológiák széles körű használata.

Zöld gyártás: Energiatakarékos motorok és száraz vágási technológia.

Digitalizáció: felhőalapú megfigyelés és digitális iker alkalmazások.

6. 1 1 Biztonsági előírások és hatékony technikák, amelyeket a CNC eszterga -operátoroknak tudniuk kell

Biztonsági előírások (a személyes és a berendezések biztonságának biztosítása)

1. Viseljen megfelelő védőfelszerelést

Szükséges: Biztonsági szemüveg, zajszűrő füldugók, szorosan illeszkedő munkaruhák és biztonsági cipők.

Tilos: kesztyű (az összefonódás megakadályozása érdekében), a laza ruházat, az ékszerek és a nem hosszú haj.

2. A gép megkezdése előtt ellenőrizze a gép állapotát.

Ellenőrizze, hogy a kenőolaj és a hűtőfolyadék elegendő -e.

Ellenőrizze, hogy a légnyomás stabil-e (0,4-0,6 MPa).

Ellenőrizze, hogy a chuck és a torony bezárt -e.

3. Szigorúan tiltja a munkadarabok beállítását vagy mérését, amíg a gép fut.

Tartsa a kezét távol a megmunkálási területtől, amíg az orsó forog.

A munkadarab mérése előtt teljesen állítsa le a gépet.

4. A munkadarabot megfelelően rögzítse, hogy megakadályozza a repülő anyagot. Győződjön meg arról, hogy a munkadarab biztonságosan rögzítve van, hogy megakadályozzák a laza anyag kirepülését.

Használjon megfelelő szerelvényeket (például hidraulikus chucks vagy három állkapocs-chucks).

5. Ismerje meg magát a vészhelyzeti stop gomb helyével.

Ha rendellenesség következik be (például egy törött szerszám vagy laza munkadarab), azonnal nyomja meg a vészhelyzeti stop gombot.

Rendszeresen tesztelje a vészhelyzeti leállítási funkciót a megfelelő működés érdekében. 6. Kerülje a túlterhelést

A vágási paraméterek (sebesség, takarmány, vágási mélység) nem haladhatják meg a gép névleges értékeit.

A túlterhelés könnyen vezethet szerszámkárosodást vagy gép meghibásodását.

Hatékonysági technikák (a megmunkálási hatékonyság és a minőség javítása)

7. A szerszámválasztás és a vágási paraméterek optimalizálása

Anyag	Ajánlott eszközök	Vágási sebesség (VC)	Feed (F)
Rendes acél	Bevont karbid	150-250 m/perc	0,1-0,3 mm/fordulatszám
Rozsdamentes acél	Cermet	100-180 m/perc	0,05-0,2 mm/fordulatszám
Alumíniumötvözet	PCD eszközök	500-1000 m/perc	0,2-0,5 mm/REV

Tippek:

Használjon magas takarmányt és mély vágásokat a durvasághoz, a nagy sebességet és az alacsony takarmány -sebességet a befejezéshez.

A CAM szoftver segítségével optimalizálja a szerszámútokat és csökkentse a tétlen utazást.

8. Használja az automatikus szerszámbeállítást a kézi szerszám beállítási idő csökkentéséhez.

A lézer/érintkező szerszám beállítása gyorsan megmérheti a szerszám hosszát és a sugárzást, javítva a pontosságot.

Csökkentse az emberi hibákat, és automatikusan kompenzálja a szerszám változását.

9. Használja a "Csoportos technológiát" a kötegelt feldolgozáshoz.

Hasonló alkatrészeket dolgozzon össze a szerszámváltozás és a beállítási idő csökkentése érdekében.

A termelési hatékonyság javítása érdekében szabványosítsa a szerelvényeket és eljárásokat.

10. Használjon okosan a hűtőfolyadékot a szerszám élettartamának meghosszabbításához.

Víz alapú hűtőfolyadék: alkalmas acél és rozsdamentes acélhoz.

Olaj alapú hűtőfolyadék: Alumíniumötvözetekhez és precíziós megmunkáláshoz alkalmas.

Minimális mennyiségi kenés (MQL): Csökkenti a hűtőfolyadék -fogyasztást és alkalmas környezeti érzékeny alkalmazásokra.

11. Rendszeresen tartsa a berendezéseket az állásidő csökkentése érdekében.

Karbantartási cikkek	Ciklus	Működési részletek
Útmutató kenés	Napi	Ellenőrizze az olajszintet és tisztítsa meg a chipset
Orsóellenőrzés	Heti	Ellenőrizze a csapágy zaját és a hőmérséklet emelkedését
Csavaros karbantartás	Havi	Tiszta és áthelyezés

7. Teljes útmutató a CNC esztergainak gyakori hibás diagnosztizálásához

Mechanikus rendszer hiba diagnosztizálása

1. Orsó rendszer hiba

Általános tünetek:

Rendellenes zaj az orsó rotációja során

Túlzott orsó hőmérséklet -emelkedése (> 65 ° C)

Túlzott orsó radiális kifutás (> 0,01 mm)

Lehetséges okok és megoldások:

Csapágy kopás vagy rossz kenés

Ellenőrizze a kenési rendszer olajáramlását

Cserélje ki az orsócsapágyakat (a gyárban specifikált típus ajánlott)

Megfelelő mennyiségű nagysebességű orsózsír

Egyenetlen vagy kopott öv feszültsége

Állítsa be az öv feszültségét a megadott értékre (általában 6-8 mm-es elhajlás 10 kg-os terhelésenként)

Cserélje ki a kopott övet (a teljes övcsere ajánlott)

Orsó motoros hiba

Ellenőrizze a motor háromfázisú feszültségének egyensúlyát

Mérje meg a motoros szigetelési ellenállást (> 1MΩ -nak kell lennie)

Ellenőrizze a kódoló csatlakozását a megbízhatóságért

2. Takarmányrendszer hiba

Általános tünetek:

Rendellenes zaj vagy rezgés az axiális mozgás során

Túlzott pozicionálási pontosság

Szervo motor túlterhelés riasztása

Diagnózis és megoldás:

Golyócsavar kopás

Ellenőrizze a visszahúzást (általában <0,02 mm)

Állítsa be vagy cserélje ki a csavar anyát

A zsír hozzáadása (ISO 16000 ajánlott) VG32 vezető vasúti olaj)

A viselt vagy rosszul kenött vezető sínek

Ellenőrizze a vezető sín felszíni kopását (használjon piros ólomport az érintkezési arány ellenőrzéséhez)

Tisztítsa meg a chipset a vezető vasúti őr belsejéből

Állítsa be a vezető sín beszúrását előterhelés

Laza tengelykapcsoló

Ellenőrizze a tengelykapcsoló meghúzási csavar nyomatékát (lásd a berendezés kézikönyvet)

Cserélje ki a sérült elasztikus csatlakozást

Elektromos rendszer hibaelhárítása

1. Szervo rendszer riasztások

Általános riasztási kódok és megoldások:

Riasztási kód	Lehetséges ok	Megoldás
Al.10 (túlterhelés)	Túlzott mechanikai terhelés	Ellenőrizze, hogy a vezető sín/ólomcsavar beragadt -e
AL.16 (kódoló)	Kódoló kábel hibás	Ellenőrizze a csatlakozókat és cserélje ki a sérült kábeleket
Al.30 (túlfeszültség)	Rácsfeszültség -ingadozás	Telepítsen egy feszültségszabályozót
AL.31 (alulfeszültség)	Teljesítménymodul hibás	Ellenőrizze, hogy a bemeneti feszültség normális -e

2. CNC rendszer meghibásodása

Általános problémák és megoldások:

Rendszerfagyasztás vagy fekete képernyő

Ellenőrizze a teljesítménymodul kimeneti feszültségét (általában 5 V, ± 15 V)

Tisztítsa meg a rendszerhűtő ventilátort

Biztonsági másolatot készítsen a rendszer paramétereire, és telepítse újra a rendszert

A program végrehajtási hibái

Ellenőrizze a G-kód szintaxis hibáit

Ellenőrizze az eszköz kompenzációs paraméter -beállításait

Ellenőrizze, hogy a memória tele van -e

Kommunikációs hiba

Ellenőrizze az RS232/USB interfész kapcsolatot

Indítsa újra a kommunikációs protokollt

Frissítse az illesztőprogramot

Hidraulikus/pneumatikus rendszer meghibásodása

1. Hidraulikus rendszer meghibásodása

Általános problémák:

Instabil nyomás

Lassú hengermozgás

Túlzott hidraulikus olajhőmérséklet

Megoldások:

Ellenőrizze a hidraulikus olajszintet és a minőséget

Töltse fel az olajmérő középvonalába

Cserélje ki a felhős vagy emulgeált hidraulikus olajat (2000 óránként ajánlott)

Tisztítsa meg vagy cserélje ki a szűrőelemet

Ellenőrizze a szűrő elzáródását

Cserélje ki a precíziós szűrő elemet (szűrési pontosság ≤10 μm)

Ellenőrizze az olajszivattyút és a mágnesszelepet

Vizsgálja meg az olajszivattyú kimeneti nyomását

Tisztítsa meg az elakadt mágnesszelep orsót

2. Pneumatikus rendszer hibás működése

Általános problémák:

Elégtelen légnyomás

Nem megfelelő hengermozgás

Légszivárgás

Megoldás:

Ellenőrizze a levegőellátási nyomást (≥0,5 MPa -nak kell lennie)

Tisztítsa meg vagy cserélje ki az eltömődött szűrőket

Cserélje ki a sérült légcsövek szerelvényeit

Kenje meg a hengert (használjon dedikált pneumatikus kenőanyagot)

Hűtési/kenési rendszer hibás működése

1. Hűtési rendszer problémái

Általános problémák:

Elégtelen hűtőfolyadék -áramlás

Eltömődött fúvókák

Hűtőfolyadék -szivattyú nem működőképes

Megoldások:

Ellenőrizze a hűtőfolyadék tartály szintjét

Tiszta szűrők és fúvókák

Ellenőrizze a hűtőfolyadék szivattyú motorjának működését

Állítsa be a hűtőfolyadék-koncentrációt (5-8% ajánlott)

2. Kenési rendszer hibás működése

Általános problémák:

Rossz vezető vasúti kenés

Eltömődött kenőolajvezeték

Kenőanyag szivattyú nem működőképes

Megoldás:

Ellenőrizze a kenőanyag -tartály szintjét

Tiszta forgalmazó elzáródása

Állítsa be a kenési intervallumot (általában 15-30 percenként)

Cserélje ki a meghibásodott kenési szivattyút

Szerszámrendszer hibás működése

1. Rendellenes szerszám kopás

Általános típusok és okok:

Túlzott szárny kopás

Túlzott vágási sebesség

Egyenetlen munkadarab keménység

Bölcső kopás

Túlzott takarmányozási sebesség

Elégtelen hűtés

Vágócsúcs

Szakaszos vágás

Túlzott szerszám túlnyúlás

Megoldások:

Optimalizálja a vágási paramétereket

Javítsa a hűtési módszereket

Válasszon egy megfelelőbb szerszámanyagot

2. Automatikus szerszámváltó hibás működése

Általános problémák:

A szerszámmagazin nem forog a pozícióba

A szerszámváltó robot beragadt

Szerszám azonosító hiba

Megoldások:

Ellenőrizze az eszköz magazin eredetét

Tiszta szerszámtartó kúpos

Állítsa be a robot légnyomást

Ellenőrizze a szerszám azonosító érzékelőjét

Megelőző karbantartási ajánlások

Napi karbantartás:

Tiszta chips és hűtőfolyadék

Ellenőrizze a hidraulikus/pneumatikus rendszereket

Ellenőrizze a tengely nulla visszatérési pontosságát

Heti karbantartás:

Ellenőrizze a GuideWay kenést

Tisztítsa meg az elektromos vezérlőszekrény szűrőket

Biztonsági mentési rendszer paraméterek

Havi karbantartás:

Ellenőrizze az orsó kifutását

Ellenőrizze a golyó csavar kopását

Kalibrálja az automatikus szerszámkészítőt

Negyedéves karbantartás:

Cserélje ki a hidraulikus olajat és a szűrést

Ellenőrizze a földi ellenállást

Teljes pontossági ellenőrzés

8. Alkalmazási mezők és a CNC esztergainak specifikus funkciói

A CNC eszterga alapvető előnyei

Nagy pontosságú megmunkálás: A dimenziós pontosság eléri az IT6-ot (0,002-0,004 mm)

Komplex alak feldolgozása: Komplex geometriai alakzatok, például szálak, kúpok és ívelt felületek előállítása

Stabil tömegtermelés: A program által vezérelt feldolgozás biztosítja a termékkonzisztenciát

Magas szintű automatizálás: Támogatja az automatikus szerszámváltást, az automatikus mérést és más funkciókat

Rugalmas termelés: Gyorsan váltás a feldolgozási típusok között

A kulcsfontosságú alkalmazási területek elemzése

• Autóipari gyártás

Tipikus alkatrészek:

Motor alkatrészek: Forgattyústengelyek, vezérműtengelyek, összekötő rudak

Átviteli rendszerek: sebességváltó fogaskerekek, differenciálházak

Fékrendszerek: féktárcsák, fékdobok

Kormányrendszerek: kormánycsuklók, kormánytengelyek

Különleges alkalmazások:

Az alkatrészek cseréjének biztosítása a tömegtermelés során

A nagy keménységű anyagok (például edzett acél) pontos fordulása

Egylépéses képződés komplex kontúrok formázása

Kombinálva robotokkal az automatizált gyártósorokhoz

• Űrrepülés

Tipikus alkatrészek:

Motor alkatrészek: Turbin tengelyek, kompresszor tárcsák

Fejlesztési sebességváltó alkatrészek: hajtóművek, összekötő tengelyek

Űrhajó szerkezeti alkatrészek: dokkoló karimák, üzemanyag -fúvókák

Különleges követelmények:

A nehezen maradó anyagok, például a titán és a magas hőmérsékletű ötvözetek feldolgozása

Szigorú geometriai és pozicionális toleranciák (kerekség ≤ 0,005 mm)

Felületi integritás -szabályozás (nincs edzett réteg)

Megoldás:

Nagynyomású hűtőrendszer (legfeljebb 7mPa) használata

CBN eszközök használata a nehéz forduláshoz

Fel van szerelve egy online mérési rendszerrel valós idejű kompenzációhoz

• Orvostechnikai eszközök gyártása

Tipikus termékek:

Ortopédiai implantátumok: mesterséges ízületek, csontcsavarok

Fogászati ​​eszközök: implantátumok, protézisek

Sebészeti műszerek: endoszkóp komponensek, sebészeti fogantyúk

Különleges folyamatok:

Biokompatibilis anyagok feldolgozása (titánötvözet, kobalt-chromium-molibdén)

Tükör minőségű felületi érdesség (RA ≤ 0,2 μm)

Mikrokaprekciós alkatrészek feldolgozása (minimális átmérő 0,3 mm)

Műszaki megoldás:

Légorsó (50 000 fordulat / perc)

Minimális mennyiség kenés (MQL)

Nagy pontosságú optikai szerszámkészítő

• Penészgyártás

Tipikus alkalmazások:

Fröccsöntő formák: magok, üregek

Feladókeretű öntőformák: magok, csúszdák

Bélyegző formák: Útmutatók, perselyek

Feldolgozási szolgáltatások:

A nagy keménységű penész acél feldolgozása (HRC 50-62)

Komplex ívelt felület kialakulása

Magas felületi minőségi követelmények

Folyamat -innovációk:

Mill-fordulás kombinált megmunkálás az EDM helyett

Gömb alakú fordulószerszámok használata a felület befejezéséhez

Lézeres mérés az online ellenőrzéshez

• Elektronikus kommunikációs berendezés

Tipikus alkatrészek:

Száloptikai csatlakozók: kerámia hüvelyek

RF eszközök: hullámvezető üregek

Félvezető berendezés: vákuumkamrák

Precíziós követelmények:

Dimenziós pontosság: ± 0,001 mm

Felületi érdesség: RA: 0,1 μm

Geometriai tolerancia: 0,002 mm

Megoldás:

Állandó hőmérsékleti műhely Környezetvezérlés (20 ± 0,5 ° C)

Természetes gyémánt szerszám befejezése

Aktív rezgésszigetelő rendszer alkalmazás

A CNC esztergainak speciális alkalmazásai

• Fordulás és őrlés

Alkalmazási forgatókönyvek:

Több folyamatot, például a fordulást, az őrlést és a fúrást, egyetlen beállítással kell befejezni;

Komplex és szabálytalan alakú alkatrészek feldolgozása;

Nagy pontosságú pozicionálási követelmények

Tipikus eset:

A repülőgép-motorok vakolásainak megmunkálása, a penge profil pontos kialakításának elérése a B-tengelykapcsolaton keresztül.

• Többrétegű automatikus eszterga

Alkalmazások:

Kis precíziós alkatrészek nagy tételű előállítása; Folyamatos bár állományfeldolgozása; Szabványos autóalkatrészek előállítása

Termelési hatékonyság:

Egy 6 orsó CNC eszterga akár 15 000 darab napi kimenetet képes feldolgozni.

• Függőleges CNC eszterga

Alkalmazható alkatrészek:

Nagy tárcsás alakú alkatrészek; Nehéz forgó testek; Aszimmetrikus és összetett részek

Feldolgozási előnyök:

Könnyű munkadarab és kirakodás; A gravitáció megkönnyíti a chip eltávolítását; Nagy átmérőjű alkatrészekhez alkalmas

A jövőbeli alkalmazás trendjei

Intelligens megmunkálás:

Adaptív vezérlőrendszerek

Automatikus szerszám kopás kompenzáció

Megmunkálás minőségi előrejelzés

Zöld gyártás:

Szárazvágási technológia

Energiamegtakarító elektromos orsó

Hulladék helyreállítása

Ultra-precíziós megmunkálás:

Nanoméretű felületi megmunkálás

Atomszintű dimenziós vezérlés

Kvantumkészülék gyártása

Távoli megfigyelés:

Felhőalapú adatkezelés

Távoli hiba diagnózis

Érintéses együttműködési produkció

Kiválasztási ajánlások

Amikor az alkalmazás alapján CNC eszterga kiválasztásakor választja meg a következőket:

Pontossági szint:

Általános megmunkálás: ± 0,01 mm

Precíziós megmunkálás: ± 0,005 mm

Ultra-precíziós megmunkálás: ± 0,001 mm

Orsó konfiguráció:

Hagyományos megmunkálás: 8000RPM

Nagysebességű vágás: 15000RPM

Mikroalkatrészek: 40000 fordulat / perc vagy annál magasabb

Automatizálási követelmények:

Egyszereplő gyártás: Kézi be- és kirakodás

Tömegtermelés: robot integrációja

Rugalmas gyártás: AGV Connection

Szerszámrendszer -konfiguráció

Torony típusválasztás

Szervo torony: A szerszám megváltoztatása 0,3-0,8 másodperc (a tömegtermeléshez részesül)

Hidraulikus torony: alacsony árú, de összetett karbantartás (a költségvetéssel korlátozott alkalmazásokhoz választható)

Power torony: nélkülözhetetlen az őrléshez és a forduláshoz (B-tengelykapcsolat)

Szerszám interfész szabványok

VDI rendszer: Német szabvány, kiváló merevség

BMT rendszer: Japán szabvány, gyors szerszámváltás

Capto interfész: csúcskategóriás konfiguráció, nagy pontosság

Automatizálási integrációs megoldások

Automatizálási szint kiválasztási útmutató

Alapmodell

Kézi betöltés/kirakodás

Önálló működés

Megfelelő: próbatermelés/kis tétel

Standard modell

Robot be-/kirakodás

Automatikus ajtónyitó

Megfelelő: közepes tételhez (havonta 500-2000 darab)

Intelligens modell

AGV logisztikai rendszer

Online ellenőrzés és visszajelzés

Megfelelő: nagy tétel (havonta 5000 darab)
